Les retards d'approvisionnement et les dépassements de budget dans les projets d'infrastructure proviennent souvent de demandes de devis initiales incomplètes ou ambiguës. Trouver un Le couvercle de regard n’est pas un achat standardisé et disponible dans le commerce. Chaque site présente des exigences uniques. Le fait de ne pas fournir des charges nominales précises, des données dimensionnelles, des normes municipales locales et des exigences de conformité conduit à des estimations inexactes. Cela entraîne également des installations non conformes et de graves goulots d’étranglement dans les projets. Les équipes de terrain finissent par attendre des pièces moulées de remplacement tandis que les tranchées ouvertes présentent des risques pour la sécurité. Ce guide fournit un cadre et un modèle systématiques pour structurer une demande de devis plaque d'égout . Le respect de ce cadre garantit des estimations précises des fournisseurs. Il garantit la conformité réglementaire, élimine les échanges d'e-mails avec les fonderies et accélère l'ensemble de votre cycle d'approvisionnement.
La précision dimensionnelle est essentielle : les devis doivent être basés sur « l'ouverture libre » et la profondeur du cadre, et pas seulement sur le diamètre total du couvercle.
Les valeurs de charge dictent le prix et le matériau : La spécification de la norme de charge de trafic correcte (par exemple, AASHTO H-20, EN 124) n'est pas négociable pour la sécurité et une estimation précise des coûts.
Les normes et modèles locaux rationalisent l'approvisionnement : le référencement aux codes municipaux exacts et l'utilisation d'un modèle de demande de prix standardisé empêchent les échanges et garantissent des offres précises.
Approvisionnement ayant des impacts sur la conformité : les projets nécessitant la conformité au 'Buy America Act' ou des approbations municipales spécifiques doivent indiquer ces contraintes à l'avance afin de filtrer les fonderies non qualifiées.
Le fret est un facteur de coût majeur : les composants d'infrastructure lourds nécessitent des détails de livraison précis (par exemple, adresses exactes, exigences en matière de hayon, accès au site) dans la demande initiale pour éviter les frais logistiques cachés.
Table des matières
La précision dimensionnelle constitue la base de tout achat de pièces moulées réussi. Les acheteurs confondent souvent le diamètre du couvercle avec l’ouverture transparente. L'ouverture transparente représente le diamètre réel du trou d'accès lorsque vous retirez le couvercle. La dimension globale du cadre comprend la semelle de base qui s'intègre dans la couche de liant en béton ou en asphalte environnante. Vous devez préciser l'ouverture claire dans votre demande. Les fournisseurs exigent cette mesure pour garantir que le moulage s'adapte correctement à la section de la voûte, du puisard ou du cône préfabriqué sous-jacent.
Fournir uniquement le diamètre extérieur du couvercle conduit à des cadres mal adaptés et à des modifications coûteuses du site. Les pièces moulées ont des tolérances de fabrication, généralement d'environ plus ou moins un huitième de pouce. Lorsque vous mesurez un site existant pour un devis de remplacement, suivez ces étapes exactes :

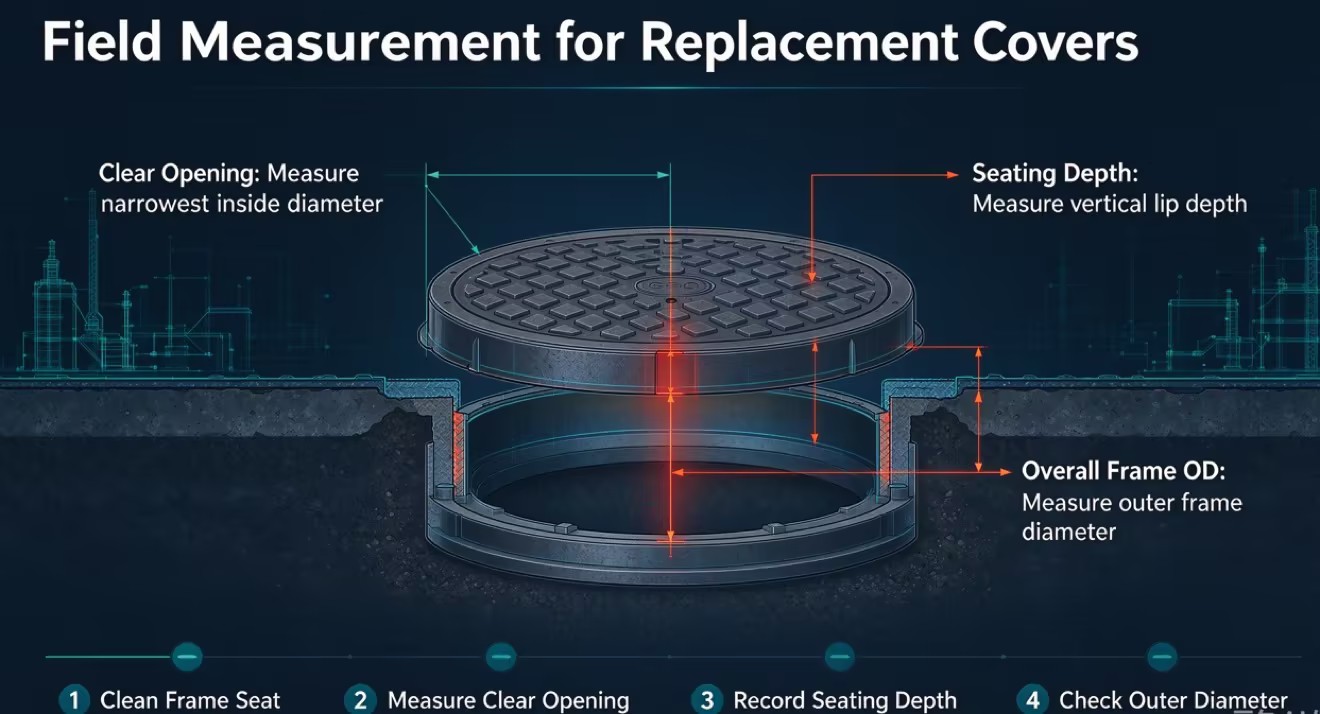

Retirez le couvercle existant et nettoyez la zone d'assise du cadre des débris et de la rouille.
Mesurez l’ouverture dégagée en tirant un ruban à mesurer sur le diamètre intérieur le plus étroit du cadre.
Mesurez la profondeur d'assise, qui correspond au rebord vertical où le couvercle repose à l'intérieur du cadre.
Mesurez le diamètre extérieur global de la couverture existante elle-même.
L'inclusion des quatre mesures dans votre demande élimine toute ambiguïté et empêche la fonderie de deviner les dimensions requises.
Vous devez spécifier des charges nominales exactes pour garantir l’intégrité structurelle. Différents environnements d'installation exigent différentes capacités de résistance. Les zones piétonnes nécessitent des moulages plus légers. Les routes nécessitent des cotes robustes. Les pistes d'aéroport exigent des capacités encore plus élevées, souvent spécifiées dans les directives de la FAA. Des spécifications de charges excessives gonflent inutilement les coûts. Vous finissez par payer pour des matériaux lourds dans des zones à usage léger. À l’inverse, une sous-spécification introduit des risques d’échec catastrophique. Une pièce moulée légère placée dans une voie à circulation dense se fissurera sous les charges dynamiques des roues.
Norme de charge nominale |
Environnement d'application |
Capacité de charge nominale |
|---|---|---|
Piétons / Travaux légers |
Trottoirs, aménagement paysager résidentiel, parcs. |
2 000 livres à 5 000 livres |
AASHTO H-20 |
Voirie municipale standard, stationnements. |
Charge de roue de 16 000 lb |
AASHTO HS-20 |
Itinéraires de poids lourds, autoroutes, parcs industriels. |
16 000 lb (compte tenu des différents espacements des essieux) |
EN 124 Classe D400 |
Norme européenne pour les chaussées et les accotements. |
Charge d'essai de 400 kN |
FAA extra-lourd |
Pistes d'aéroport, voies de circulation, terminaux portuaires lourds. |
100 000+ livres |
Indiquez clairement l’application prévue et la norme de charge requise dans votre demande initiale. Si vous n'êtes pas sûr de la norme exacte, décrivez le véhicule le plus lourd qui roulera sur le casting.
Le choix du matériau affecte à la fois le coût du projet et les performances à long terme. Indiquez donc clairement le matériau préféré et sa raison. La fonte grise est lourde et contribue à réduire les vibrations, tandis que la fonte ductile offre une résistance supérieure avec un poids inférieur pour les couvertures robustes. Les matériaux composites sont légers, non conducteurs et résistants à la corrosion des égouts, ce qui les rend utiles pour les applications d'égouts électriques, de télécommunications et sanitaires. L’acier convient mieux aux trappes personnalisées et aux drains de tranchée surdimensionnés. Le matériel sélectionné doit correspondre au trafic, à l'environnement et au type d'utilité du site.
Incluez le code local exact, les détails standard ou le dessin technique dans la demande de prix au lieu d'utiliser une description générique telle que « couverture robuste ». Citer les spécifications municipales requises aide la fonderie à identifier la conception approuvée correcte et réduit le risque de rejet lors de l'inspection ou de problèmes d'installation. Joignez le détail de la norme ou le PDF de spécification pertinent dans la mesure du possible.
Choisissez le système de verrouillage en fonction des besoins de sécurité du site. Les coffres-forts de télécommunications peuvent nécessiter des boulons à tête penta, tandis que les infrastructures de haute sécurité peuvent utiliser des verrous à came cachés avec des outils spéciaux. Les égouts sanitaires standard peuvent n'avoir besoin que de couvercles boulonnés. Indiquez clairement le type de serrure et l'outil d'ouverture requis afin que le fournisseur puisse proposer le matériel correct ainsi que le cadre et le couvercle correspondants.
Fournissez le libellé exact requis sur la couverture, comme égout sanitaire, pluvial, eau ou électricité, et fournissez des illustrations vectorielles haute résolution pour les logos. Les marquages personnalisés peuvent nécessiter de nouveaux outils et augmenter les délais de livraison. Demandez donc au fournisseur d'indiquer le coût de l'outillage séparément du prix unitaire et de confirmer si le modèle peut être réutilisé pour de futures commandes.
Les zones sujettes aux inondations et les égouts sanitaires peuvent nécessiter des couvercles avec joints ou étanches pour réduire l'afflux et l'infiltration d'eau (I&I) et contrôler les odeurs des égouts. Précisez si la conception nécessite un simple joint en néoprène ou un assemblage étanche entièrement boulonné avec une surface d'assise usinée, car cela affecte directement la conception du cadre, le coût et les exigences de conformité.
Énoncez toutes les exigences d’approvisionnement avant de demander des devis, y compris les règles Buy America, Buy American ou AIS (American Iron and Steel), le cas échéant. Cela filtre rapidement les fournisseurs qui ne peuvent pas répondre aux exigences du projet et permet de garantir que le prix proposé reflète la source de production correcte.
Demandez aux fournisseurs de fournir les certifications ISO, les rapports d'essais de matériaux (MTR) et les enregistrements de tests de charge d'épreuve pertinents avec le devis ou avant l'approbation. Ces documents vérifient la qualité des matériaux, la composition chimique et les performances de charge et aident à confirmer que la pièce moulée répond aux spécifications requises.
Fournissez la date de livraison requise, le code postal et les conditions de réception sur le site, telles que les exigences en matière d'accès aux chariots élévateurs ou de hayon. Les couvertures lourdes peuvent nécessiter une livraison à plat ou spécialisée, et un mauvais accès au site peut créer des coûts de transport supplémentaires ou empêcher la livraison. La logistique doit donc être confirmée lorsque le devis est demandé.
Comparez le prix d’achat avec les coûts de maintenance, de transport, d’installation et de remplacement à long terme. La fonte grise peut avoir un prix initial inférieur, tandis que la fonte ductile offre une résistance plus élevée et une manipulation plus facile, et les composites peuvent réduire l'entretien lié à la corrosion. L'évaluation des coûts totaux sur un cycle de vie de 20 ans offre une meilleure vision de la valeur globale.
Pour les projets de grande envergure ou par étapes, demandez aux fournisseurs de citer le volume total requis via un bon de commande global avec des livraisons programmées. Cela peut offrir des remises sur volume, verrouiller les prix, réduire les besoins de stockage et garantir que les couvertures sont disponibles au début de chaque phase de construction.
Les dimensions personnalisées, les logos et les conceptions spéciales peuvent nécessiter des coûts uniques de modèle ou d'outillage. Demandez aux fournisseurs de séparer ces frais du prix unitaire et de confirmer si les frais sont uniques ou répétés pour les commandes futures. Clarifiez également à qui appartient l’outillage afin que les futures commandes puissent être passées sans frais supplémentaires inutiles.
Fournissez les détails de base du projet nécessaires pour un devis précis, y compris le nom du projet, l'adresse du site, la quantité et les coordonnées directes de l'ingénieur ou du chef de projet. Des coordonnées claires aident les fournisseurs à confirmer rapidement les questions techniques concernant les capacités de charge, les dimensions et les exigences d'étanchéité et peuvent également les aider à vérifier les stocks locaux et les options de livraison.
Utilisez un format de demande de prix cohérent afin que chaque fournisseur reçoive les mêmes informations techniques et de livraison. Incluez le nom et l'emplacement du projet, la quantité, l'ouverture libre, la profondeur du cadre, la capacité de charge, le matériau, le lettrage ou le logo, les exigences d'étanchéité ou de verrouillage, les normes de conformité, le code postal de livraison, les conditions de réception sur le site et la date de livraison requise. Cela réduit les informations manquantes et facilite la comparaison des offres des fournisseurs.
Les grilles de drainage ont des fentes ouvertes pour recueillir les eaux pluviales, tandis que des couvercles solides scellent les égouts sanitaires et les voûtes utilitaires. L'utilisation d'un terme incorrect peut entraîner des devis incorrects, des retards et un nouveau processus d'achat. Décrivez donc toujours le produit en fonction de sa fonction réelle.
Les housses de remplacement doivent correspondre aux dimensions du cadre existant, en particulier la profondeur d'assise. Une couverture trop basse peut créer des risques de trébuchement ou d'impact, tandis qu'une couverture trop haute peut être endommagée par la circulation ou les chasse-neige. Fournissez toujours la profondeur du cadre et les autres dimensions clés lorsque vous demandez un remplacement.
Le texte seul peut ne pas définir clairement les tailles de brides, l'emplacement des boulons, les détails des joints ou d'autres caractéristiques importantes. Joignez les derniers dessins CAO ou fiches techniques à la demande de devis afin que le fabricant puisse produire ou proposer la conception exacte requise au lieu d'un produit standard.
Avant d'émettre le bon de commande, comparez le devis du fournisseur avec les exigences techniques. Vérifiez la capacité de charge, les dimensions d'ouverture claires, les conditions de transport et de livraison et les documents de conformité requis tels que les certificats MTR ou BAA. Trouver les erreurs avant de commander permet d'éviter les retours, les coûts supplémentaires et les retards de projet.
Une demande de devis méticuleusement détaillée constitue votre meilleure défense contre les retards d’approvisionnement. L'utilisation de modèles et de spécifications exactes élimine les coûts de transport cachés et évite les échecs d'installation. Évaluez de manière exhaustive les devis renvoyés. Ne basez pas votre décision uniquement sur le prix le plus bas. Évaluez la réactivité du fournisseur, la clarté de ses coûts détaillés et sa capacité à fournir des documents de conformité. Prenez des mesures immédiates pour rationaliser votre processus d’approvisionnement.
Téléchargez et distribuez le modèle d'appel d'offres standardisé à l'ensemble de votre équipe d'approvisionnement.
Consultez les ingénieurs de votre site pour confirmer les charges nominales exactes et les exigences dimensionnelles avant de contacter les fournisseurs.
Auditez votre projet actuel pour les mandats de conformité spécifiques, tels que le Buy America Act, afin de filtrer les fournisseurs le plus tôt possible.
Exiger des fournisseurs qu'ils soumettent des rapports d'essais de matériaux et des documents de vérification avec leur offre initiale.
Contactez directement l'équipe d'ingénierie de la fonderie pour toute exigence personnalisée complexe ou besoin d'outillage spécialisé.
R : Dimensions claires de l'ouverture, capacité de charge/type de trafic, préférence de matériau et lieu de livraison.
R : Mesurez le diamètre et l'épaisseur exacts du couvercle existant, ainsi que l'ouverture dégagée du cadre dans lequel il se trouve.
R : Oui, le fait de citer les détails exacts des normes de la ville ou du comté aide la fonderie à identifier instantanément le moulage pré-approuvé requis pour votre juridiction.
R : Uniquement si une adresse de livraison précise et des conditions de réception sur site sont fournies ; sinon, les devis sont souvent donnés en usine FOB.
R : Les devis standard prennent 24 à 48 heures, tandis que les demandes de badges personnalisés ou d'ingénierie spécialisée peuvent prendre jusqu'à une semaine pour des estimations précises d'outillage.
R : La fonte ductile a généralement un coût de matériau initial plus élevé, mais offre un rapport résistance/poids plus élevé, réduisant potentiellement les coûts de transport et d'installation.
R : Oui, si vous achetez un assemblage complet. Si vous achetez uniquement une housse de remplacement, vous devez vous assurer que la nouvelle housse correspond au profil d'assise du cadre existant.
