Die Wahl der richtigen Schachtabdeckung schützt Menschen und Dinge. Ein Schachtabdeckungsrost mit der richtigen Tragfähigkeit macht Straßen und Gehwege sicherer. Das Material und die Größe tragen dazu bei, dass die Schachtabdeckung länger hält und gut sitzt. Sicherheitsmerkmale und das Befolgen von Regeln sind für jedes Projekt wichtig. Dieser Leitfaden hilft Ihnen zu wissen, worauf Sie bei der Auswahl eines Schachtabdeckungsgitters achten müssen.
Wählen Sie Schachtabdeckungen aus, indem Sie darauf achten, wo sie angebracht sind. Überlegen Sie, welche Art von Verkehr dort herrschen wird. Überprüfen Sie die Umgebung, um sicherzustellen, dass sie sicher und stabil ist.
Passen Sie die an Abdeckmaterial passend zu den Anforderungen Ihres Projekts. Verwenden Sie Gusseisen, Sphäroguss, FRP oder Verbundwerkstoff. Überlegen Sie, wie stark es sein muss. Stellen Sie sicher, dass es nicht rostet. Prüfen Sie, ob es schwer oder leicht ist.
Wählen Sie die richtige Tragfähigkeitsklasse für den Verkehr. Dies trägt dazu bei, Unfälle oder Schäden zu verhindern.
Messen Sie die Schachtöffnung und den Rahmen sehr sorgfältig aus. Wählen Sie die Größe und Form, die gut passt und sicher bleibt.
Verwenden Sie rutschfeste Oberflächen, um die Sicherheit der Menschen zu gewährleisten. Fügen Sie Sperrfunktionen hinzu, um Diebstahl zu verhindern.
Befolgen Sie die örtlichen Vorschriften und Regeln zur Barrierefreiheit. Dadurch bleibt Ihr Projekt für alle legal und sicher.
Überprüfen, reinigen und pflegen Sie die Bezüge häufig. Dadurch halten sie länger und Gefahren werden vorgebeugt.
Denken Sie darüber nach, neue Fertigungsmethoden wie CNC einzusetzen. Dadurch können Abdeckungen besser, sicherer und schneller hergestellt werden.
Städte brauchen starke Schachtabdeckungsgitter. Straßen und Gehwege werden stark beansprucht. Täglich fahren schwere Autos und Lastwagen über sie hinweg. Ingenieure wählen Abdeckungen aus, die für Menschen und Autos geeignet sind. Scharniere und Schlösser verhindern, dass Personen Abdeckungen stehlen. Rutschhemmende Oberflächen verhindern, dass Menschen an belebten Orten ausrutschen. Einige Cover sind mit speziellen Logos oder Designs passend zur Region versehen. Runde Abdeckungen sind in Städten üblich. Sie lassen sich nicht so leicht verschieben und sind für Reparaturen einfach zu bewegen.
Tipp: In Städten verhindern luft- und wasserdichte Abdichtungen an Schachtdeckeln schlechte Gerüche und Wasserlecks. Dies ist für Häuser und Wohnungen sehr wichtig.
Ländliche Gebiete haben unterschiedliche Anforderungen an Schachtabdeckungsroste. Es gibt weniger Verkehr, aber landwirtschaftliche Fahrzeuge können schwer sein. Da die Budgets kleiner sind, kommen häufiger mittelschwere Abdeckungen zum Einsatz. Für ländliche Abdeckungen sind möglicherweise nicht viele Sicherheitsmerkmale erforderlich. Sie müssen trotzdem lange halten. Abhängig von der Straße und der einfachen Montage entscheiden sich Menschen für runde oder quadratische Abdeckungen. Manchmal sehen Einbauabdeckungen in der Natur besser aus.
An manchen Orten kommen Chemikalien in Kontakt mit dem Gitter der Schachtabdeckung. Dies geschieht in Fabriken oder Wasseraufbereitungsanlagen. An diesen Stellen müssen Abdeckungen korrosionsbeständig sein. Sphäroguss ist eine gute Wahl, da es nicht durch Chemikalien beschädigt wird. Es lässt sich auch biegen, ohne zu brechen. Spezielle Beschichtungen wie Verzinkung oder Epoxidharz schützen die Abdeckung vor aggressiven Chemikalien. Ingenieure wählen Bezüge aus, die eng anliegen. Dadurch wird verhindert, dass Chemikalien unter die Abdeckung gelangen und Rost verursachen.
Die Korrosionsbeständigkeit schützt die Abdeckung vor Chemikalien.
Epoxidharz und Verzinkung sorgen für eine längere Lebensdauer der Abdeckung.
Dichte Abdeckungen verhindern, dass Chemikalien ins Innere gelangen.
Nasse Orte, etwa in Meeresnähe oder an Orten, an denen es viel regnet, bedürfen besonderer Pflege. Dabei darf das Schachtdeckelgitter weder rosten noch einen Wasserschaden erleiden. Bitumenbeschichtungen halten Wasser fern und sorgen für eine lange Lebensdauer der Abdeckung. Entwässerungslöcher lassen das Wasser abfließen, sodass es sich nicht ansammelt und Rost verursacht. Eine gute Luftzirkulation unter der Abdeckung verhindert, dass sich Feuchtigkeit ansammelt. Das richtige Material und Design tragen dazu bei, dass die Abdeckung auch bei Nässe länger hält.
Orte, an denen Menschen zu Fuß gehen, wie Parks und Bürobereiche, benötigen leichtere Schachtabdeckungsroste. Rutschhemmende Designs helfen, Stürze zu verhindern. Diese Bezüge können ein wenig gebogen werden, um das Gehen angenehmer zu machen. Einige Hüllen sind mit Logos oder Designs versehen, um zu zeigen, wo sie sich befinden, oder um hübsch auszusehen.
| Verkehrstyp, | Tragfähigkeitsbereich (Tonnen), | typische Anwendungen | , relevante Normen |
|---|---|---|---|
| Fußgänger | ~2,5 (Light Duty LD 2,5) | Fußwege, Wege, Radwege | IS:1726, BSEN-124 |
| Fahrzeug (mittel) | 10 - 12.5 | Straßen mit mittlerem Fahrzeugverkehr | IS:1726, BSEN-124 |
| Fahrzeug (schwer) | 20 - 25 | Stärkerer Fahrzeugverkehr | IS:1726, BSEN-124 |
| Fahrzeug (besonders schwer) | 35 - 40 | Bereiche mit hoher Belastung und hohem Verkehrsaufkommen | IS:1726, BSEN-124 |
Schachtabdeckungsgitter für Pkw und Lkw müssen sehr stabil sein. Straßen und Parkplätze brauchen Abdeckungen, die viel Gewicht tragen. Ingenieure verwenden Bänder und Schweißen, um Abdeckungen stärker zu machen. Spezielle Veredelungen und Riffelungen verhindern ein Verrutschen, selbst wenn der Bezug nass oder ölig ist. Durch die Wahl der richtigen Abdeckung wird sichergestellt, dass sie nicht zerbricht, wenn Autos oder Maschinen darüber fahren.
Hinweis: Die Verwendung des richtigen Schachtabdeckgitters für jede Verkehrsart gewährleistet die Sicherheit von Personen und Autos. Außerdem trägt es dazu bei, dass die Abdeckung länger hält.
Regeln helfen dabei, den richtigen Schachtabdeckungsrost auszuwählen. Städte und Gemeinden müssen diese Regeln befolgen, um die Sicherheit aller zu gewährleisten. Diese Regeln stammen sowohl aus nationalen als auch lokalen Vorschriften. Codes sagen uns, wie stark und groß das Gitter sein sollte. Sie sagen auch, welche Sicherheitsfunktionen erforderlich sind. Ingenieure schauen sich diese Codes an, bevor sie sich für ein Gitter entscheiden.
In der folgenden Tabelle sind einige wichtige Vorschriften und Normen für Schachtabdeckungsgitter aufgeführt:
| Regulierungscode/Norm | Schlüsselanforderungen für die Auswahl von Schachtabdeckungsgittern |
|---|---|
| Einheitliche Federal Accessibility Standards (UFAS) | Gitter in Gehbereichen dürfen in einer Richtung Löcher haben, die nicht größer als 1/2 Zoll (13 mm) sind. Wenn die Löcher lang sind, müssen sie quer zum Weg verlaufen, nicht entlang des Weges. Dadurch wird verhindert, dass die Räder des Rollstuhls stecken bleiben. |
| Richtlinien des Americans with Disabilities Act (ADA). | Grabenentwässerungsgitter dürfen entlang des Hauptwegs Löcher haben, die nicht größer als 1/2 Zoll sind. Der Gehweg rund um den Rost darf nicht steiler als 1:48 (ca. 2 %) sein, damit jeder ihn nutzen kann. |
| Architectural Barriers Act von 1968 | Dieses Gesetz gab die Befugnis, UFAS-Regeln zu erlassen. Bundesbehörden nutzen diese Regeln, um die Nutzung öffentlicher Orte zu vereinfachen. |
| ANSI A117.1-Standards | UFAS verwendet die ANSI A117.1-1980-Regeln für barrierefreies Design. Viele Staaten und Städte verwenden diese Regeln für ihre Bauvorschriften. |
Tipp: Überprüfen Sie immer die örtlichen Bauvorschriften. In einigen Städten gelten besondere Regeln für Schachtabdeckungen an belebten oder besonderen Orten.
Barrierefreiheitsregeln helfen allen, Gehwege und Straßen sicher zu nutzen. Menschen, die Rollstühle oder Gehhilfen benutzen, brauchen ebene und sichere Wege. Schachtabdeckungsroste dürfen das Überqueren nicht erschweren oder gefährlich machen.
Der Americans with Disabilities Act (ADA) gibt klare Regeln für die Gittergestaltung vor. Die Löcher im Gitter dürfen nicht zu breit sein. Wenn die Löcher lang sind, müssen sie quer zum Weg verlaufen, nicht entlang des Weges. Dadurch wird verhindert, dass die Räder stecken bleiben. Der Boden rund um das Gitter muss nahezu eben bleiben. Wenn es zu steil ist, ist es für Menschen schwierig, es zu überqueren.
Hier ist eine Zusammenfassung der ADA-Regeln für Schachtabdeckungsgitter:
| ADA- | Anforderungsbeschreibung |
|---|---|
| Maximale Öffnungsgröße | Löcher in Grabenentwässerungsgittern dürfen entlang des Weges nicht größer als 1/2 Zoll sein. Dadurch wird verhindert, dass die Räder des Rollstuhls stecken bleiben. |
| Ausrichtung der Öffnungen | Löcher sollten quer zum Hauptweg verlaufen, um eine einfache Handhabung zu gewährleisten. |
| Gehwegneigung | Der Boden um den Rost herum darf nicht steiler als 1:48 (ca. 2 %) sein. Die beste Neigung beträgt 3/16 Zoll pro Fuß, um auch bei nicht perfektem Boden sicher zu bleiben. |
Hinweis: Bei der Einhaltung der Barrierefreiheitsregeln geht es nicht nur um das Gesetz. Es hilft jedem, sich sicher zu bewegen, wie Kindern, älteren Menschen und Menschen mit Behinderungen.
Ingenieure und Bauherren müssen die Merkmale der Schachtabdeckungsgitter an diese Vorschriften und Normen anpassen. Dadurch bleibt das Projekt für alle Menschen legal und sicher.
Schachtabdeckungen aus Gusseisen sind für viele Arbeiten immer noch die erste Wahl. Dieses Material ist sehr stark und hält schwere Dinge. Ingenieure verwenden Schachtabdeckungen aus Gusseisen dort, wo Autos, Lastwagen oder Busse fahren. Der Schachtdeckel aus Gusseisen ist stabil, weil er dicht gepackt ist. Es verbiegt sich nicht, wenn etwas Schweres darauf liegt. Viele Städte verwenden auf stark befahrenen Straßen Gusseisen-Schachtabdeckungen. Diese Abdeckungen können Tausende von Pfund tragen und brechen nicht.
Schachtabdeckungen aus Gusseisen gibt es in verschiedenen Stärken. Leichte Abdeckungen eignen sich gut für Orte, an denen Menschen laufen. Mittelschwere Abdeckungen eignen sich für kleine Straßen. Heavy- und Extra-Heavy-Duty-Abdeckungen sind für Autobahnen und Fabriken vorgesehen. Die folgende Tabelle zeigt, wie viel Gewicht jeder Typ tragen kann.
Gusseiserne Schachtabdeckungen halten lange, wenn man sie pflegt. Dieses Material kann viele Jahre lang stabil bleiben. Der Schachtdeckel aus Gusseisen wird weder durch Wetter noch durch Autos beschädigt. Verfügt es über eine Beschichtung, hält es sogar Chemikalien stand. Ingenieure schätzen Schachtabdeckungen aus Gusseisen, weil sie robust und langlebig sind. Robuste Schachtabdeckungen aus Gusseisen können viel Beanspruchung und schlechtem Wetter standhalten.
Gusseiserne Schachtabdeckungen müssen häufig überprüft und gereinigt werden. Wenn es keine Beschichtung hat, kann es rosten. Viele Abdeckungen erhalten eine spezielle Schicht, um Rost zu verhindern. Gusseiserne Schachtabdeckungen sind schwer und daher schwer zu stehlen, aber auch schwer anzubringen. Die folgende Tabelle zeigt, wie sich Schachtabdeckungen aus Gusseisen von anderen Typen unterscheiden.
| Mit | Schachtabdeckungen aus Gusseisen, | Schachtabdeckungen aus FRP (Verbundwerkstoff). |
|---|---|---|
| Gewicht | Schwer, schwierig zu installieren und zu warten | Leicht, einfach zu handhaben und zu installieren |
| Diebstahlrisiko | Hoch aufgrund des Schrottwerts | Niedrig, nicht recycelbar und für Diebe weniger attraktiv |
| Korrosionsbeständigkeit | Erfordert Beschichtungen oder Behandlungen | Von Natur aus korrosionsbeständig |
| Wartung | Erfordert regelmäßige Wartung | Geringer Wartungsaufwand |
| Kosten | Im Allgemeinen anfangs günstiger | Höhere Anschaffungskosten, aber langfristig kostengünstig |
| Sicherheit | Gefahr eines Stromschlags | Kein Stromschlagrisiko |
| Anpassung | Begrenzte Formen und Größen | Kann in Form und Größe individuell angepasst werden |
| Rutschhemmende Eigenschaften | Standard | Hat rutschhemmende Eigenschaften |
FRP-Schachtdeckel bedeutet faserverstärktes Polymer. Schachtabdeckungen aus GFK bestehen aus Glasfaser, Harz und Kunststoff. Dank dieser Materialien sind GFK-Schachtdeckel sehr gut gegen Rost geeignet. Schachtabdeckungen aus GFK rosten und verrotten nicht, selbst an nassen oder chemischen Orten. Ingenieure verwenden FRP-Schachtabdeckungen in Wasserwerken, Chemiefabriken und in Meeresnähe. Schachtabdeckungen aus GFK verfügen über eine spezielle Schicht, die Wasser und Chemikalien fernhält. Schachtabdeckungen aus GFK benötigen keine große Pflege und sehen lange wie neu aus.
Die folgende Tabelle zeigt, dass Schachtabdeckungen aus GFK besser gegen Rost vorgehen und länger halten als alte Materialien.
| für Immobilien aus | Schachtabdeckungen aus GFK | traditionellen Materialien (Stahl, Beton, Holz) |
|---|---|---|
| Korrosion | Hohe Beständigkeit, insbesondere in Meerwasser- und chemischen Umgebungen | Anfällig für Korrosion, Rost, Risse und Zersetzung |
| Wartung | Minimaler Wartungsaufwand; keine Lackierung oder Oberflächenbehandlung erforderlich | Erfordert häufige Wartung, Lackierung und Behandlungen |
| Haltbarkeit | Hervorragende Beständigkeit gegen Fäulnis, Rost und Schädlinge | Anfällig für Korrosion, Rissbildung und Verfall |
Schachtabdeckungen aus GFK wackeln auch nicht stark und verändern ihre Größe bei Hitze nicht. Diese Dinge machen GFK-Schachtabdeckungen ideal für Orte mit viel Bewegung oder wechselndem Wetter.
Rutschfestigkeit ist bei Schachtabdeckungen aus GFK sehr wichtig. Schachtabdeckungen aus GFK haben raue Oberseiten, um ein Ausrutschen und Herunterfallen zu verhindern. Ingenieure verwenden Schachtabdeckungen aus GFK in Parks, Gehwegen und stark befahrenen Wegen. GFK-Schachtabdeckungen können für mehr Halt mit speziellen Beschichtungen und Designs versehen werden. Schachtabdeckungen aus GFK können in jeder beliebigen Form hergestellt werden und mit Logos oder Mustern versehen sein.
GFK-Schachtdeckel sind leicht und lassen sich daher leicht bewegen und einsetzen. GFK-Schachtdeckel sind für Diebe nicht viel wert und werden daher nicht oft gestohlen. Schachtabdeckungen aus GFK führen keinen Strom und sind daher in der Nähe von Leitungen sicher. Hier sind die wichtigsten Dinge über GFK-Schachtdeckel:
Leicht und leicht zu bewegen
Stark und hält lange
Kann auf bestimmte Weise stärker gemacht werden
Verändert seine Größe bei Hitze kaum
Verträgt Schütteln gut
Bekämpft Rost und Fäulnis
Es ist unwahrscheinlich, dass es gestohlen wird
Kann in vielen Formen und Größen hergestellt werden
Hat zur Sicherheit eine raue Oberseite
Ingenieure entscheiden sich für Schachtabdeckungen aus GFK, weil sie lange halten und Geld sparen. Schachtabdeckungen aus GFK tragen dazu bei, Reparaturkosten zu senken und Orte sicherer zu machen.
Schachtabdeckungen aus duktilem Gusseisen sind schwerer als Schachtabdeckungen aus GFK. Dieses zusätzliche Gewicht trägt dazu bei, dass die Abdeckungen aus Sphäroguss auf stark befahrenen Straßen an Ort und Stelle bleiben. Schachtabdeckungen aus duktilem Eisen verbiegen oder reißen nicht so leicht wie Schachtabdeckungen aus Gusseisen. Schachtabdeckungen aus Gusseisen sind leichter, aber Schachtabdeckungen aus duktilem Eisen sind stärker und biegen sich stärker, bevor sie brechen. Einige Schachtabdeckungen aus duktilem Gusseisen können für spezielle Aufgaben bis zu 90 Tonnen wiegen. Schachtabdeckungen aus GFK sind viel leichter und lassen sich einfacher einsetzen.
Schachtabdeckungen aus duktilem Gusseisen halten auf stark befahrenen Straßen lange. Schachtabdeckungen aus duktilem Eisen halten länger als Schachtabdeckungen aus Gusseisen. Bei viel Verkehr und schlechtem Wetter setzen Ingenieure Schachtabdeckungen aus Sphäroguss ein. Schachtabdeckungen aus duktilem Gusseisen rosten nicht so leicht und benötigen keine große Pflege. Viele Schachtabdeckungen aus duktilem Gusseisen halten mit wenig Aufwand viele Jahre. Schachtabdeckungen aus GFK halten auch an Orten mit vielen Chemikalien lange, aber Schachtabdeckungen aus duktilem Gusseisen können mehr Gewicht tragen.
Die folgende Tabelle zeigt, welche Schachtabdeckungsmaterialien am häufigsten verwendet werden und wozu sie gut sind.
| Wesentliche | Schlüsselattribute und | Verwendungsmarktanteilsposition |
|---|---|---|
| Edelstahl | Außergewöhnliche Haltbarkeit, Korrosionsbeständigkeit, hohes Verhältnis von Festigkeit zu Gewicht. Weit verbreitet in hygienesensiblen Bereichen. | Größter Marktanteil |
| Sphäroguss | Stark, schlagfest, hält hohen Belastungen stand. Wird zunehmend Gusseisen vorgezogen. | Zweitgrößter |
| Verbundwerkstoffe | Leicht, korrosionsbeständig, nicht leitend, umweltfreundlich, gewinnt an Traktion. | Wachsender Marktanteil |
| Plastik | Kostengünstig, leicht, für den Einsatz im Wohnbereich und bei leichten Anwendungen. | Nischenanwendungen |
| Aluminium | Leicht, einfach zu handhaben, geeignet für Bereiche mit häufigem Zugang. | Nischenanwendungen |
| Gusseisen | Früher aufgrund der Kosteneffizienz und Robustheit weit verbreitet, wird es jedoch durch Sphäroguss und Verbundwerkstoffe ersetzt. | Abnehmend |
| Stahl | Wird häufig in industriellen und kommerziellen Anwendungen für Festigkeit und Haltbarkeit verwendet. | Erheblich, aber geringer als bei Edelstahl und Sphäroguss |
Schachtabdeckungen aus duktilem Gusseisen sind robust, schwer und langlebig. GFK-Schachtabdeckungen eignen sich hervorragend für Orte, an denen Rostschutz und Rutschsicherheit erforderlich sind.
Schachtabdeckungen aus Verbundwerkstoff tragen zum Schutz der Umwelt bei. Sie verwenden Harz und Fasern anstelle von Schwermetallen. Dadurch werden natürliche Ressourcen geschont und es wird weniger Eisenerz benötigt. Die Herstellung von Verbundabdeckungen verbraucht weniger Energie als die Herstellung von Schachtabdeckungen aus Gusseisen. Fabriken verwenden häufig recycelte Fasern oder Kunstharze. Dies trägt dazu bei, die Erde sauberer zu halten.
Verbundabdeckungen sind viel leichter als Metallabdeckungen. Leichtere Abdeckungen bedeuten, dass LKWs bei der Lieferung weniger Kraftstoff verbrauchen. Dies trägt dazu bei, den Ausstoß von Treibhausgasen zu senken. Es trägt auch zur Bekämpfung des Klimawandels bei. Verbundabdeckungen halten lange und müssen daher nicht oft ausgetauscht werden. Das bedeutet, dass weniger Abfall auf Mülldeponien landet. Viele Verbundabdeckungen können im Alter recycelt werden. Dies trägt zur Unterstützung einer Kreislaufwirtschaft bei.
Verbundabdeckungen rosten nicht und zerfallen nicht wie Metallabdeckungen. Dadurch werden Straßen und Gehwege für Mensch und Tier sicherer. Die glatte Oberfläche schadet der Tierwelt nicht. Diese Abdeckungen absorbieren außerdem Vibrationen und verursachen daher weniger Lärm als Metallabdeckungen.
Schachtabdeckungen aus Verbundwerkstoff sind heute eine umweltfreundlichere und bessere Wahl für Städte.
Hier sind einige Umweltvorteile von Schachtabdeckungen aus Verbundwerkstoff:
Verbrauchen Sie weniger natürliche Ressourcen, indem Sie Harz und Fasern verwenden.
Die Herstellung benötigt weniger Energie, sodass der CO2-Fußabdruck geringer ist.
Geringeres Gewicht bedeutet weniger Kraftstoff und weniger Emissionen beim Transport.
Halten länger und müssen weniger ausgetauscht werden, sodass weniger Abfall entsteht.
Kann recycelt werden, was der Kreislaufwirtschaft hilft.
Beständig gegen Korrosion, damit die Straßen sicherer werden und die Tierwelt geschützt wird.
Absorbieren Sie Vibrationen und machen Sie weniger Lärm.
Schachtabdeckungen aus Verbundwerkstoff funktionieren an vielen Stellen gut. Städte nutzen sie auf Gehwegen, Parks und Radwegen. Sie sind leicht, sodass Arbeiter sie leicht bewegen können. Zum Heben benötigen die Arbeiter keine speziellen Maschinen. Das spart Zeit und Geld.
Ingenieure wählen Verbundabdeckungen für Orte mit viel Regen oder Chemikalien. Diese Abdeckungen rosten nicht und halten daher an nassen oder rauen Orten länger. Schulen, Krankenhäuser und Einkaufszentren verwenden Abdeckungen aus Verbundwerkstoff, weil sie sicher und einfach zu verwenden sind. Die Eigenschaften von GFK-Schachtabdeckungen wie Rutschfestigkeit und Nichtleitfähigkeit machen sie zu einer guten Wahl, wenn Sicherheit wichtig ist.
Viele Unternehmen verwenden Schachtabdeckungen aus GFK in Wasserwerken und Chemiefabriken. Diese Abdeckungen halten starken Chemikalien stand und gehen nicht kaputt. Zu den Merkmalen von GFK-Schachtabdeckungen gehören auch individuelle Formen und Farben. Städte können Logos oder Muster hinzufügen, die zum Gebiet passen.
Die folgende Tabelle zeigt, wo GFK-Schachtdeckel verwendet werden und welche Hauptmerkmale sie haben:
| Anwendungsbereich | Hauptmerkmale von GFK-Schachtdeckeln |
|---|---|
| Gehwege und Parks | Leicht, rutschfest, einfach zu installieren |
| Industrieanlagen | Korrosionsbeständig, chemikalienbeständig |
| Schulen und Krankenhäuser | Nicht leitend, sicher für den öffentlichen Gebrauch |
| Straßen und Parkplätze | Langlebig, stark, anpassbar |
| Wasseraufbereitungsanlagen | Langlebig, beständig gegen aggressive Chemikalien |
Die Eigenschaften von Schachtabdeckungen aus GFK helfen Städten und Unternehmen, Geld bei Reparaturen zu sparen. Diese Abdeckungen tragen auch dazu bei, die Umwelt zu schützen und die Sicherheit der Menschen zu gewährleisten. Im Vergleich zu einem Gusseisen-Schachtdeckel bieten GFK-Schachtdeckel mehr Vorteile für moderne Projekte.
Um den richtigen Schachtabdeckungsrost auszuwählen, müssen Sie die Tragfähigkeiten kennen. Jede Abdeckung muss dem Gewicht und dem Druck am Einsatzort standhalten. Ingenieure verwenden Tragfähigkeitsklassen, um Abdeckungen an der richtigen Stelle zuzuordnen. Diese Kurse helfen Menschen herauszufinden, ob eine Versicherung für Menschen, Autos oder sogar Flugzeuge sicher ist.
Schachtabdeckungsroste haben unterschiedliche Belastungsklassen. Jede Klasse zeigt an, wie viel Gewicht die Abdeckung tragen kann. Der gebräuchlichste Leitfaden ist die Produktnorm EN 124. In der folgenden Tabelle sind die Hauptklassen, ihre Belastungsgrenzen und deren Verwendung aufgeführt:
| Tragfähigkeitsklasse | (Tonnen) | Typische Installationsumgebung |
|---|---|---|
| A15 | 1.5 | Nur für Fußgänger und Radfahrer zugängliche Bereiche |
| B125 | 12.5 | Gehwege, Fußgängerzonen, Parkplätze |
| C250 | 25 | In der Nähe von Bordsteinkanälen, begrenzte Fahrbahnverlängerung |
| D400 | 40 | Fahrbahnen, Standstreifen, Fußgängerzonen |
| E600 | 60 | Ladeflächen, Docks, schwere Radlasten |
| F900 | 90 | Flugzeugbeläge, sehr hohe Radlasten |
A15-Abdeckungen können bis zu 1,5 Tonnen tragen. Diese Abdeckungen eignen sich am besten für Orte, an denen sich nur Menschen oder Fahrräder aufhalten. Sie sehen A15-Abdeckungen in Parks, Gehwegen und Gärten. Sie sind nicht für Pkw oder Lkw geeignet.
B125-Abdeckungen können 12,5 Tonnen tragen. Diese Abdeckungen eignen sich gut für Gehwege, Gehwege und Parkplätze. Manchmal fahren zwar Kleinwagen darüber, aber für stark befahrene Straßen sind sie nicht geeignet.
C250-Abdeckungen können bis zu 25 Tonnen tragen. Ingenieure verwenden diese Abdeckungen in der Nähe von Bordsteinkanälen und dort, wo leichte Fahrzeuge fahren könnten. Diese Abdeckungen eignen sich gut für Bereiche mit langsamem Verkehr.
D400-Abdeckungen sind strapazierfähig. Sie können 40 Tonnen tragen. Diese Abdeckungen werden auf Straßen, Standstreifen und stark befahrenen Straßen verwendet. LKWs und Busse können sicher über D400-Abdeckungen fahren.
Tipp: Wählen Sie immer das Richtige Belastungsklasse für den Verkehr. Wenn Sie die falsche Klasse verwenden, kann es zu Brüchen oder Unfällen kommen.
Internationale Standards helfen Ingenieuren bei der Auswahl des richtigen Schachtabdeckungsrosts. EN 124 ist die am häufigsten verwendete Norm. Diese Norm legt die Regeln für Tragfähigkeit und Belastungsklasse fest. Die folgende Tabelle zeigt, wie EN 124 jede Klasse nach Testlast gruppiert und wo sie verwendet werden:
| BS EN 124 Lastklasse | Testlastkapazität | Typischer Installationsbereich/-gruppe |
|---|---|---|
| A15 | 15 kN (1,5 Tonnen) | Nur Fußgängerzonen (Gruppe 1) |
| B125 | 125 kN (12,5 Tonnen) | Parkplätze, Fußgängerzonen mit gelegentlicher Zufahrt für Fahrzeuge (Gruppe 2) |
| C250 | 250 kN (25 Tonnen) | Bereiche mit langsamem Verkehr, Straßenränder (Gruppe 3) |
| D400 | 400 kN (40 Tonnen) | Fahrbahnen, Seitenstreifen, Parkplätze (Gruppe 4) |
| E600 | 600 kN (60 Tonnen) | Bereiche mit hoher Radlast wie Docks, Flugzeugfahrwege (Gruppe 5) |
| F900 | 900 kN (90 Tonnen) | Bereiche mit extrem hoher Radlast wie Flughäfen (Gruppe 6) |
EN 124 ist die wichtigste Norm in Europa und vielen anderen Orten. Einige Projekte verwenden ASTM-Standards, aber EN 124 wird für die Tragfähigkeit am häufigsten verwendet. Diese Standards stellen sicher, dass jede Abdeckung sicher ist.
Bei der Prüfung wird geprüft, ob jedes Schachtabdeckungsgitter seiner Tragfähigkeit entspricht. Hersteller testen Abdeckungen, indem sie sie belasten, bis sie die richtige Klasse erreichen. Die Zertifizierung beweist, dass die Abdeckung diese Tests bestanden hat.
Zertifizierte Einbände sind mit einem Etikett oder Zeichen versehen. Dieses Zeichen zeigt an, dass die Abdeckung die Belastungsklasse und Belastungsgrenze erfüllt. Ingenieure achten auf diese Markierung, bevor sie eine Abdeckung verwenden. Durch die Zertifizierung können Menschen darauf vertrauen, dass die Abdeckung nicht kaputt geht.
Compliance bedeutet, dass der Versicherungsschutz allen Regeln und Standards entspricht. Ingenieure prüfen die Einhaltung, bevor sie eine Abdeckung anbringen. Sie schauen sich die Belastungsklasse, die Tragzahl und die Prüfergebnisse an. Nur Abdeckungen, die den Regeln entsprechen, werden auf öffentlichen Straßen, Gehwegen und Flughäfen verwendet.
Hinweis: Wählen Sie immer einen Schachtabdeckungsrost mit der richtigen Zertifizierung und Konformität. So bleiben Menschen und Autos in allen Situationen sicher.
Als erstes muss der Durchmesser gemessen werden. Der lichte Öffnungsdurchmesser zeigt an, wie breit das Loch ist. Um dies zu überprüfen, verwenden die Arbeiter starke Maßbänder oder Stäbe. Das Raten oder Verwenden alter Aufzeichnungen kann zu Fehlern führen. Viele Menschen wählen die falsche Größe, weil sie nicht richtig messen. Auch Müll oder Gitter im Weg können zu Fehlern führen.
Um diese Probleme zu stoppen:
Verwenden Sie gute Werkzeuge wie Maßbänder und Stäbe.
Bringen Sie den Müll raus, bevor Sie messen.
Messen Sie die lichte Öffnung, nicht nur die Abdeckung.
Überprüfen Sie Ihre Maße zweimal und notieren Sie sie.
Durch den richtigen Durchmesser bleibt die Abdeckung sicher. Es verhindert auch Lecks und Unfälle.
Schachtabdeckungen gibt es in verschiedenen Formen. Am häufigsten sind runde, quadratische und rechteckige Formen. Runde Abdeckungen eignen sich am besten für städtische Straßen. Sie verrutschen nicht und fallen nicht hinein. Für besondere Aufgaben eignen sich quadratische und rechteckige Abdeckungen. Die Form muss zum Rahmen und zum Loch passen. Messen Sie bei quadratischen oder rechteckigen Abdeckungen sowohl die Länge als auch die Breite.
Tipp: Achten Sie immer auf die Form des Rahmens, bevor Sie einen neuen Bezug bestellen.
Der Rahmen hält die Schachtabdeckung an Ort und Stelle. Es muss zur Größe und Form der Abdeckung passen. Wenn der Rahmen verbogen oder gebrochen ist, passt die Abdeckung nicht. Wenn Sie den Rahmen nicht überprüfen, kann dies zur Unsicherheit führen. Arbeiter sollten vor dem Anbringen einer neuen Abdeckung auf Risse oder Rost achten. Eine ebene und dichte Oberfläche trägt dazu bei, dass die Abdeckung fest sitzt.
Zum Reparieren ist ein einfacher Zugang erforderlich. Die Abdeckungen sollten sich herausheben lassen, ohne hängenzubleiben. Wenn die Abdeckung zu fest sitzt oder der Rahmen nicht flach ist, lässt sie sich nur schwer öffnen. Die Verwendung eines Wasserpasswerkzeugs hilft dabei, die Abdeckung auf gleicher Höhe mit der Straße zu halten. Dadurch ist die Abdeckung leicht zu entfernen und für jedermann sicher.
Die meisten Schachtabdeckungen sind im Lieferumfang enthalten Standardgrößen . Runde Abdeckungen sind normalerweise 5 bis 60 Zoll breit. Quadratische Abdeckungen sind oft 8 bis 60 Zoll breit. Viele Städte verwenden 24-Zoll-Abdeckungen für Straßen und Gehwege. Standardgrößen helfen Ihnen, schnell Ersatz zu finden. Belastbare Abdeckungen wie H-20 sind für schwere Lasten geeignet. Für besondere Anforderungen können ADA-Stile und verschraubte Roste bestellt werden.
Einige Projekte erfordern benutzerdefinierte Größen. Maßgeschneiderte Bezüge passen zu besonderen Formen oder Rahmen. Für besondere Aufgaben können Fabriken rechteckige Abdeckungen oder Grabenabdeckungen herstellen. Maßgeschneiderte Hüllen können mit Firmenlogos versehen oder besonders robust sein. Ingenieure können spezielle Produkte mit Zeichnungen anfordern. Sondergrößen helfen, wenn Standardbezüge nicht passen.
Hinweis: Fragen Sie vor dem Kauf einer neuen Schachtabdeckung immer einen Fachmann und überprüfen Sie alle Maße. Die Wahl der richtigen Größe spart Zeit und Geld und sorgt für die Sicherheit der Menschen.
Rutschfestigkeit ist bei Schachtabdeckungsrosten sehr wichtig. Belebte Gehwege benötigen Abdeckungen, die ein Ausrutschen und Stürzen verhindern. SafTrax-Beschichtungen machen die Oberfläche rau und fest. Diese Beschichtungen halten etwa zehn Jahre und eignen sich gut für Metallabdeckungen. Sie werden nicht durch Öl oder Kraftstoff beschädigt. Der Griff ist sehr gut, auch wenn der Bezug nass oder ölig ist. Dies trägt dazu bei, die Sicherheit der Menschen in Städten und auf stark befahrenen Wegen zu gewährleisten.
Weitere Schutzmaßnahmen gegen Rutschgefahr sind erhabene Schachbrettmuster und spezielle Anti-Rutsch-Beschichtungen. Erhöhte Muster sorgen für einen besseren Halt der Schuhe. Beschichtungen mit hoher Reibung erfüllen Sicherheitsvorschriften wie den Pendulum Test Value von 36 des britischen HSE. Die folgende Tabelle zeigt, wie verschiedene Rutschbehandlungen funktionieren:
| Behandlungstyp | Beschreibung | Leistung/Wert | Eignung für Fußgänger |
|---|---|---|---|
| Rutschfeste SafTrax-Beschichtung | Langlebig, reibungsstark, öl- und korrosionsbeständig | 1:1 Reibung, 10 Jahre Lebensdauer | Exzellent |
| Modifiziertes erhöhtes Checker-Profil | Erhöhtes Muster für zusätzlichen Halt | >70 PSRV | Gut mit Modifikationen |
| Anti-Rutsch-Beschichtung mit hoher Reibung | Aufgebrachte Beschichtung für zusätzliche Rutschfestigkeit | Erfüllt PTV 36+ | Sehr effektiv |
Die richtige Oberflächenbehandlung verhindert, dass Menschen ausrutschen und sich verletzen. Anti-Rutsch-Beschichtungen und raue Texturen verhindern Stürze. Stadtplaner wählen Abdeckungen mit diesen Merkmalen für Parks, Fußgängerüberwege und Plätze. Diese Abdeckungen sind sicherer bei Regen oder Eis. Durch die Reinigung und Überprüfung der Bezüge sind diese oft für alle sicher.
Sicherheitsfunktionen tragen dazu bei, dass niemand Schachtabdeckungen stiehlt oder manipuliert. An riskanten Stellen werden für Abdeckungen Bolzen oder Scharniere mit Spezialschlüsseln verwendet. Bei richtiger Installation bleiben die Abdeckungen verschlossen und sicher. Einige Abdeckungen verfügen über einzigartige Tasten für mehr Kontrolle. Vault D400-Abdeckungen verwenden starke Schlösser aus Edelstahl.
Klappdeckel mit einem Schloss lassen sich leicht öffnen.
Unverlierbare Scharniere erleichtern das Anheben und verringern das Diebstahlrisiko.
Sicherheitsscharniere verhindern ein versehentliches Schließen der Abdeckungen.
Sicherheitskeilnuten verhindern das Herausrutschen von Schlüsseln.
Durch die Pflege von Schlössern bleiben Abdeckungen langfristig sicher. Arbeiter sollten Schlösser häufig überprüfen und festziehen, insbesondere wenn es häufig zu Diebstählen kommt. Durch die Verwendung von Standard-Hebeschlüsseln wie BS7903 können Abdeckungen sicher und einfach geöffnet werden. Regelmäßige Pflege trägt dazu bei, dass die Schlösser gut funktionieren und der Bereich sicher bleibt.
Geruchskontrolle ist an Orten wie Mülldeponien und Abwasserkanälen wichtig. Als Barriere unter Abdeckungen werden Polyethylenfolien eingesetzt. Diese Folien blockieren Regen und halten schlechte Gerüche im Inneren. Sie wirken besser als Erde und tragen dazu bei, die Luft sauber zu halten.
Orte wie Krankenhäuser und Schulen benötigen eine zusätzliche Abdichtung, um besser zu funktionieren. Hybridabdeckungen verwenden Rückschlagventile und Kohlefilter sowohl zur Luftströmung als auch zur Geruchskontrolle. Diese Abdeckungen verfügen über Entlüftungslöcher und Filter, um Gase sicher abzulassen. UV-beständige Oberflächen und modulare Designs tragen dazu bei, dass Abdeckungen länger halten und Reparaturen einfacher sind. Normen wie EN 124 und BS EN 476 unterstützen diese Funktionen und tragen zum Schutz von Mensch und Umwelt bei.
Tipp: Belüftete Abdeckungen verhindern, dass sich Gas ansammelt und Explosionen verursacht. Dies ist an feuchten oder küstennahen Orten sehr wichtig. Einige belüftete Abdeckungen können mit Sensoren verbunden werden, um in Echtzeit nach Problemen zu suchen.
Hebewagen helfen Arbeitern, schwere Lasten zu bewegen Schachtabdeckungsroste sicher befestigen. Diese Werkzeuge verfügen über Räder und Hebel zum einfachen Anheben von Abdeckungen. Um Rücken- oder Muskelverletzungen vorzubeugen, nutzen Arbeiter Hubwagen. Viele Hebewagen haben Arme, deren Größe sich je nach Abdeckung ändern lässt. Einige Hebewagen verwenden Magnete oder Haken, um die Abdeckung festzuhalten. Eine schwere Abdeckung kann oft von einer Person mit einem Hebewagen bewegt werden.
Hubwagen arbeiten in belebten Straßen, Parks und Fabriken. Arbeiter rollen den Transportwagen zur Abdeckung und befestigen den Hebearm. Dann heben sie die Abdeckung sanft an. Dadurch bleibt die Abdeckung stabil und kann nicht herunterfallen. Einige Hubwagen lassen sich zusammenklappen, sodass sie in einen LKW oder eine Werkstatt passen. Die Verwendung eines Hebewagens trägt außerdem dazu bei, Schäden an der Abdeckung und am Boden zu vermeiden.
Tipp: Achten Sie immer auf die Gewichtsgrenze des Lifter-Dollys, bevor Sie ihn verwenden. Das richtige Werkzeug trägt zur Sicherheit aller bei.
Gute Handhabungswerkzeuge erleichtern das Heben und Bewegen Schachtabdeckungen sicherer. Für diese Arbeit verwenden die Arbeiter spezielle Haken, Stangen und Anbaugeräte. Diese Werkzeuge helfen den Arbeitern, Verletzungen an Fingern oder Händen zu vermeiden. Die folgende Tabelle zeigt einige gängige Werkzeuge für die Handhabung von Schachtdeckeln :
| Werkzeugname | Beschreibung |
|---|---|
| 27-Zoll-Handlochhaken | T-Griff-Werkzeug aus beschichtetem Stahl mit abgewinkeltem Schaft zum einfachen Einsetzen in Handlochdeckel. |
| Lansing Forge Schachtdeckelhaken | Passt zum Anheben unter Hebelpunkte; klein und leicht zu tragen. |
| Einfach zu entfernender Schachtdeckel-Entferner | Leichtes, starkes Werkzeug aus dickem Stahlrohr für robuste Abdeckungen. |
| Hubbell Quazite 27' langer Abdeckhaken | Stahlhaken, 27 Zoll lang, zum Heben von Abdeckungen. |
| Condux Handlochhaken | Erleichtert das Entriegeln und Anheben von Abdeckungen, ca. 26 3/4 Zoll lang. |
Bei manchen Arbeiten kommt spezielles Zubehör zum Einsatz, um die Arbeit sicherer und schneller zu machen. Rostaufsätze helfen Maschinen beim Heben großer Regentore und elektrischer Tresorroste. Mit Schwenkarmbefestigungen können Arbeiter die Abdeckungen vom Loch wegbewegen und wieder anbringen, ohne ihren LKW verlassen zu müssen. Für noch mehr Auswahlmöglichkeiten können klappbare Schwingarmaufsätze an der Vorder- oder Rückseite eines LKW angebracht werden. Kameramonitore ermöglichen es den Arbeitern, die Abdeckung vom Inneren des LKW aus zu sehen, sodass sie die Abdeckungen aus der Ferne entfernen und wieder anbringen können.
| des Zubehörnamens | Beschreibung |
|---|---|
| Rostaufsatz | Ermöglicht das Anheben von Regenwassertoren und großen elektrischen Tresorgittern durch Maschinen. |
| Schwingarmbefestigung | Hilft Arbeitern, die Abdeckung wegzuschwenken und sicher wieder anzubringen. |
| Klappbare Schwingenbefestigung | Kann für den flexiblen Einsatz vorne oder hinten an einem LKW angebracht werden. |
| Option zur Kameraüberwachung | Ein Farbbildschirm im Inneren des Fahrzeugs erleichtert das Entfernen und Ersetzen der Fernbedienungsabdeckung. |
Die Verwendung der richtigen Werkzeuge und Zubehörteile sorgt für die Sicherheit der Arbeiter und verhindert Schäden an Schachtabdeckungen . Schulungs- und Prüfwerkzeuge tragen oft auch dazu bei, den Arbeitsplatz sicher zu halten.
Für einen sicheren Schachtabdeckungsrost ist die Vorbereitung der Oberfläche wichtig. Arbeiter wählen die richtige Abdeckung aus, indem sie Größe, Gewicht und Wetterbedingungen prüfen. Sie sammeln Werkzeuge wie ein Maßband, eine Wasserwaage, eine Schaufel und Beton- oder Asphaltmischung. Zuerst messen sie die Schachtöffnung mit einem Maßband. Sie markieren die Stelle, damit die Abdeckung an der richtigen Stelle platziert wird.
Es ist eine starke und ebene Basis erforderlich. Arbeiter legen Ziegelsteine um das Loch und gießen Beton oder Asphalt ein. Diese Basis hält den Rahmen und verhindert, dass er sich bewegt. Der Rahmen muss eben mit dem Boden abschließen. Eine Wasserwaage hilft dabei, zu überprüfen, ob es flach ist. Um den Rahmen herum wird mehr Beton gegossen, um ihn mit der Oberseite auszugleichen. Dadurch wird verhindert, dass sich Wasser auf der Abdeckung festsetzt, und sie bleibt stabil.
Beim Einbau eines Schachtabdeckungsrostes kommt es immer auf die Sicherheit an. Die Arbeiter tragen Handschuhe, Stiefel und Augenschutz. Sie halten den Bereich sauber, sodass niemand stolpert oder hinfällt. Schwere Abdeckungen erfordern gutes Heben oder Spezialwerkzeuge wie Hebewagen. Dies hilft, Verletzungen vorzubeugen. Der Auftragnehmer prüft vor Beginn der Arbeiten alle Werkzeuge. Um die Sicherheit zu gewährleisten, sprechen die Arbeiter miteinander, insbesondere beim Bewegen schwerer Abdeckungen.
Arbeiter steckten den Rahmen in das Loch, das sie gemacht hatten. Sie sorgen dafür, dass der Rahmen flach ist und sich nicht neigt. Sie verwenden eine Wasserwaage, um jede Seite zu überprüfen. Der Rahmen muss fest auf dem Untergrund sitzen. Arbeiter gießen mehr Beton um den Rahmen herum, um ihn an Ort und Stelle zu halten. Sie glätten die Oberseite, damit sie schön aussieht.
Wenn der Rahmen gesetzt ist, setzen die Arbeiter den Schachtdeckel auf. Sie prüfen, ob es flach ist und sich nicht neigt. Bei Bedarf verwenden sie Schrauben oder Bolzen, um die Abdeckung zu verriegeln. Feste Schrauben verhindern, dass sich die Abdeckung bewegt oder gestohlen wird. Arbeiter füllen alle Räume mit Beton oder Asphalt. Sie testen die Abdeckung, um sicherzustellen, dass sie dem Gewicht standhält und sich nicht bewegt.
Die häufige Überprüfung der Abdeckung ist ein wichtiger Teil der Wartung. Arbeiter suchen nach Rissen, Absplitterungen oder anderen Schäden. Sie prüfen, ob die Abdeckung flach ist und sich nicht bewegt. Inspektionen helfen, Probleme frühzeitig zu erkennen. Das spart Geld und sorgt für die Sicherheit der Menschen.
Durch die Reinigung des Schachtdeckelgitters verlängert sich dessen Lebensdauer. Arbeiter entfernen Schmutz, Müll und Dinge, die Rost verursachen können. Sie sorgen dafür, dass Wasser von der Abdeckung abfließen kann. Wenn Sie Arbeitern und der Öffentlichkeit beibringen, Schäden zu melden, können Reparaturen schneller durchgeführt werden.
Tipp: Verteilen Sie das Gewicht auf der Abdeckung, damit sie länger hält und nicht vorzeitig kaputt geht.
Schachtabdeckungsroste werden im Wesentlichen auf zwei Arten hergestellt. Dies sind CNC- und manuelle Methoden. Jeder Weg verändert das Ergebnis des Endprodukts. Die von Ihnen gewählte Methode wirkt sich auf Qualität, Geschwindigkeit und Sicherheit aus.
CNC verwendet Maschinen und Computer zur Herstellung von Schachtabdeckungsrosten. Arbeiter geben den Maschinen die richtige Größe und Form vor. Die Maschinen schneiden, bohren und bearbeiten die Abdeckungen sehr sorgfältig. Roboterarme legen Fasern ab und mischen Harze selbständig. Dadurch wird sichergestellt, dass jedes Cover gleich ist.
CNC-Maschinen arbeiten schnell. Sie können schnell viele Cover erstellen. Die Maschinen tragen zur Sicherheit der Arbeiter bei. Die Arbeiter müssen weniger mit Chemikalien in Berührung kommen oder schwere Werkzeuge verwenden. Die Maschinen erledigen die meisten harten Arbeiten. Das bedeutet weniger Unfälle und gesundheitliche Probleme.
CNC stellt Abdeckungen her, die immer gleich sind. Jede Abdeckung erfüllt strenge Regeln wie EN 124:2015. Maschinen prüfen frühzeitig auf Fehler. Fabriken können mehr Umschläge mit weniger Fehlern herstellen. Ein Beispiel zeigte einen großen Anstieg bei der Anzahl der hergestellten Cover. Die Ausfallzeiten sind stark gesunken. Die Produktqualität wurde besser und mehr Bezüge erfüllten die Vorschriften.
Die manuelle Fertigung braucht Fachkräfte. Sie legen Fasern von Hand ab und mischen selbst Harze. Arbeiter verwenden Handwerkzeuge, um jede Abdeckung zuzuschneiden und fertigzustellen. Dies nimmt mehr Zeit in Anspruch und hängt davon ab, wie gut der Arbeiter ist.
Manuelle Vorgehensweisen können zu mehr Fehlern führen. Die Hüllen können Luftblasen aufweisen oder zu dick oder zu dünn sein. Diese Probleme können dazu führen, dass Abdeckungen schwächer werden. Auch die Arbeitnehmer sind einer größeren Gefahr ausgesetzt. Sie berühren Chemikalien und Werkzeuge direkt. Dies kann der Gesundheit schaden oder Verletzungen verursachen.
Die manuelle Produktion ist langsamer als die CNC-Produktion. Es ist schwierig, schnell viele Cover zu erstellen. Es ist schwierig, jedes Cover gleich zu machen. Einige Abdeckungen erfüllen möglicherweise nicht alle Regeln. Die Fabriken müssen möglicherweise einige Abdeckungen reparieren oder wegwerfen.
Die folgende Tabelle zeigt, wie sich die manuelle und die CNC-Fertigung bei Schachtabdeckungsrosten unterscheiden:
| Aspekt | Manueller Fertigungsprozess | CNC / Automatisierter Fertigungsprozess |
|---|---|---|
| Prozessschritte | Manuelles Auflegen von Fasern, manuelles Mischen und Auftragen von Harz, manuelles Aushärten, manuelles Trimmen und Endbearbeiten | Roboter-Faserlegen, automatisches Mischen und Dosieren von Harz, CNC-Zuschnitt, Fräsen, Bohren und Endbearbeitung |
| Qualitätskonsistenz | Hängt stark von den Fähigkeiten des Bedieners ab; anfällig für Mängel wie Luftblasen, trockene Stellen, ungleichmäßige Dicke, Delaminierung | Präzise Kontrolle über die Faserplatzierung und Harzdosierung; gleichmäßiges Auftragen und Aushärten; minimaler menschlicher Fehler |
| Produktionsgeschwindigkeit | Langsamer aufgrund arbeitsintensiver manueller Laminier- und Aushärtezeiten | Schnellerer Durchsatz durch kontinuierlichen Roboterbetrieb und CNC-Endbearbeitungsstationen |
| Sicherheit | Exposition gegenüber gefährlichen Chemikalien (Harze, Katalysatoren); ergonomische Belastung durch Handarbeit | Reduzierte Chemikalienbelastung durch automatisierte Handhabung; weniger manueller Schleif- und Werkzeugeinsatz; verbesserte Sicherheit am Arbeitsplatz |
| Wiederholbarkeit und Skalierbarkeit | Es ist schwierig, konsistente mechanische Eigenschaften und Maßgenauigkeit aufrechtzuerhalten; eingeschränkte Skalierbarkeit | Hohe Wiederholgenauigkeit durch CAD/CAM-Integration; skalierbare Produktionslinien, die an unterschiedliche Designs und Volumina angepasst werden können |
| Einhaltung von Standards | Variable Compliance aufgrund von Qualitätsinkonsistenzen | Hohe Einhaltung von Normen wie EN 124:2015 durch präzise Prozesskontrolle und automatisierte Qualitätsprüfungen |
| Fehlerraten | Höherer Ausschuss und Nacharbeit aufgrund menschlicher Fehler und Variabilität | Geringere Ausschussraten und Nacharbeit durch kontrollierte Prozesse und Echtzeitüberwachung |
| Ergebnis der Fallstudie | N / A | Steigerung der Produktionsleistung um 71 %; 40 % weniger Arbeitsaufwand; 80 % Reduzierung der Ausfallzeiten; Produktqualitätsschwankung von ±12 % auf ±3 % reduziert; Compliance verbesserte sich von 87 % auf 99,8 % |
Tipp: Die CNC-Fertigung sorgt für eine bessere Qualität, Sicherheit und Geschwindigkeit bei Schachtabdeckungsrosten. Für kleine oder spezielle Arbeiten mag die manuelle Methode funktionieren, für große Projekte eignet sich jedoch die CNC-Methode am besten.
Schachtabdeckungen gibt es in verschiedenen Ausführungen für viele Einsatzzwecke. Jeder Typ ist für Städte, Fabriken oder Häuser konzipiert. Wenn man die Typen kennt, kann man den richtigen auswählen. Dies schützt alle und sorgt dafür, dass das Wasser gut abfließt.
Massive Bezüge sind flach und oben geschlossen. Sie verhindern, dass Wasser, Schmutz und Gerüche ein- oder austreten. Diese Abdeckungen sind gut geeignet, wenn kein Wasser oder Müll darin sein soll. Auf städtischen Straßen, Flughäfen und Fabriken werden häufig feste Abdeckungen verwendet. Robuste, feste Abdeckungen wie Gusseisen oder Sphäroguss können Autos und Lastwagen halten. Ihr hohes Gewicht verhindert, dass sie sich bewegen oder gestohlen werden.
Durch die versiegelte Oberfläche sitzt die Abdeckung fest auf dem Rahmen. Dadurch wird verhindert, dass Regen und schlechte Gerüche nach außen dringen. Versiegelte Abdeckungen werden in der Nähe von Krankenhäusern oder Lebensmittelmärkten verwendet. Einige verfügen über spezielle Beschichtungen, um Rost oder Schäden durch Chemikalien zu verhindern. Andere haben raue Oberseiten, um ein Ausrutschen zu verhindern.

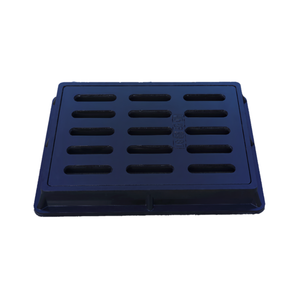

Gitter sehen anders aus, weil sie Freiflächen haben. Die Stäbe lassen Wasser und Luft durch. Gitter helfen an belebten Orten dabei, Wasser abzuleiten und die Luft strömen zu lassen.
Entwässerungsgitter lassen Regenwasser in den Boden gelangen. Wasser fließt durch die Löcher und in die darunter liegenden Rohre. Dadurch bleiben die Straßen trocken und sicher. Gitter müssen für Autos stabil, aber für den Durchtritt von Wasser offen sein.
Einige Gitter ermöglichen die Luftzirkulation in und aus unterirdischen Räumen. Eine gute Luftzirkulation verhindert die Gasbildung. Dadurch wird die Sicherheit der Arbeitnehmer gewährleistet. Sie sehen diese Gitter in Tunneln, Kellern und Hauswirtschaftsräumen.

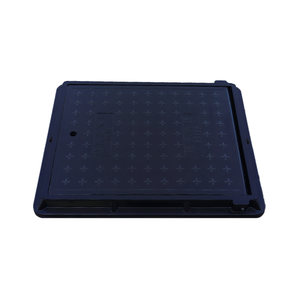

Zugangsabdeckungen ermöglichen den Arbeitern den Zugang zu Rohren, Drähten oder anderen Dingen unter der Erde. Diese Abdeckungen erleichtern die Überprüfung und Behebung von Problemen. Zugangsabdeckungen gibt es in runder, quadratischer oder rechteckiger Form.
Massive Abdeckungen, Gitter und Zugangsabdeckungen erfüllen alle unterschiedliche Aufgaben. Solide Abdeckungen dichten und schützen. Gitter helfen bei Wasser und Luft. Zugangsabdeckungen ermöglichen es den Arbeitern, unter die Erde zu gehen. Einige Abdeckungen, wie zum Beispiel versenkte Schachtabdeckungen, passen sich dem Boden in Parks oder Einkaufszentren an. Andere, wie Inspektionsschachtabdeckungen, helfen den Arbeitern, Abwasserrohre zu erreichen. Die Wahl der richtigen Abdeckung hängt davon ab, wo sie eingesetzt wird und was sie tun soll.
Tipp: Verwenden Sie immer die richtige Abdeckung für die jeweilige Aufgabe. Dies sorgt für die Sicherheit der Menschen und erleichtert die Reparatur.
| Typ | Hauptfunktion | Gemeinsame Materialien | Typische Standorte |
|---|---|---|---|
| Solide Abdeckung | Versiegelung, Schutz | Gusseisen, Sphäroguss, Stahl | Straßen, Flughäfen, Fabriken |
| Gitter | Entwässerung, Belüftung | Stahl, Sphäroguss, Verbundwerkstoff | Straßen, Parkplätze, Tunnel |
| Zugangsabdeckung | Zugang zum Versorgungsnetz | Gusseisen, Verbundwerkstoff, Stahl | Gehwege, Versorgungsgewölbe, Gärten |
Gully-Gitter helfen bei der Kontrolle des Wassers auf Straßen und an öffentlichen Plätzen. Diese Abdeckungen sitzen auf Abflüssen. Sie lassen Wasser in die Rohre fließen, verhindern aber, dass großer Müll eindringt. Ingenieure nutzen Gully-Gitter, um Überschwemmungen zu verhindern und die Straßen bei starkem Regen sicher zu halten.
Häufige Anwendungen von Gully-Rosten:
Straßen:
Städte bauen Gullygitter am Bordstein und in Dachrinnen ein. Diese Gitter fangen Regenwasser von der Straße auf und leiten es an das Regenwassersystem weiter. Dadurch wird verhindert, dass Wasser Pfützen bildet, die zu Unfällen führen können.
Parkplätze:
Große Parkplätze verfügen über Gully-Gitter, um das Wasser schnell abzuleiten. Wenn keine Gitter vorhanden sind, kann sich Wasser ansammeln und die Fahrbahn beschädigen oder rutschige Stellen für Autos und Menschen schaffen.
Industriestandorte:
Fabriken und Lagerhäuser haben Gullygitter in der Nähe von Laderampen und Werften. Diese Roste fangen Wasser auf, das durch Reinigung, verschüttete Flüssigkeiten oder Regen entsteht. Sie tragen dazu bei, Arbeitsbereiche trocken und sicher zu halten.
Parks und Spielplätze:
In Parks werden Gullygitter auf Wegen und Spielplätzen verwendet. Die Gitter verhindern, dass Gras und Schmutz bei Sturm weggespült werden.
Wohngebiete:
Nachbarschaften verwenden kleine Gullygitter in Einfahrten und Gärten. Diese Gitter tragen dazu bei, Häuser vor Wasser zu schützen, indem sie Regen von den Gebäuden wegleiten.
Tipp: Reinigen Sie die Gullygitter häufig, um Verstopfungen vorzubeugen. Blätter, Müll und Schmutz können die Löcher verstopfen und verhindern, dass Wasser abfließen kann.
Arten von Gully-Rosten nach Anwendung:
| Anwendungsbereich Typische | des Rostmaterials | Hauptmerkmale |
|---|---|---|
| Städtische Straßen | Sphäroguss, Stahl | Hohe Festigkeit, rutschfest |
| Industrieanlagen | Verbundwerkstoff, Stahl | Korrosionsbeständigkeit |
| Parks und Spielplätze | Verbundwerkstoff, FRP | Leichte, sichere Kanten |
| Wohnen | Kunststoff, Verbundwerkstoff | Einfache Installation, geringes Diebstahlrisiko |
Gully-Roste gibt es in vielen Formen und Größen. Einige haben dünne Schlitze, um Fahrradreifen und Rollstuhlräder sicher aufzubewahren. Andere haben breite Stangen für stark beanspruchte Stellen. Ingenieure wählen den richtigen Rost für die Verkehrs-, Wasser- und Sicherheitsanforderungen aus.
Hauptvorteile der Verwendung von Gully-Rosten:
Verhindern Sie Überschwemmungen auf den Straßen
Halten Sie großen Müll von den Rohren fern
Machen Sie Straßen und Gehwege sicherer
Reduzieren Sie die Reparaturkosten, indem Sie große Dinge blockieren
Gully-Roste helfen Städten und Gemeinden, sicher mit Wasser umzugehen. Die Auswahl der richtigen Art für jeden Ort schützt Menschen, Autos und Eigentum bei Stürmen.
Jedes Projekt beginnt mit dem Verständnis seiner Bedürfnisse. Das Team sollte sich den Standort, die Verkehrsart und die Umgebung ansehen. Sie müssen entscheiden, ob es in dem Gebiet schwere Fahrzeuge, nur Fußgänger oder beides gibt. Manche Orte benötigen Abdeckungen, die Chemikalien oder Feuchtigkeit widerstehen. Andere benötigen Abdeckungen, die Gerüche stoppen oder sich an spezielle Formen anpassen. Das Team sollte auch prüfen, ob das Projekt lokale Vorschriften oder Barrierefreiheitsregeln einhalten muss.
Tipp: Notieren Sie sich alle Projektanforderungen, bevor Sie sich für einen Schachtabdeckungsrost entscheiden. Dieser Schritt hilft, Fehler zu vermeiden und sorgt für die Sicherheit des Projekts.
Auswahl der Das richtige Material ist wichtig für Sicherheit und Haltbarkeit. Gusseisen eignet sich gut für stark befahrene Straßen, da es stabil ist. Sphäroguss hält länger und lässt sich biegen, ohne zu brechen. FRP (Faserverstärktes Polymer) ist rostbeständig und leicht, sodass Arbeiter es leicht bewegen können. Verbundabdeckungen schonen an vielen Stellen die Umwelt und die Arbeit. Das Team sollte das Material an die Anforderungen des Standorts anpassen, z. B. an das Wetter, die Chemikalien oder das Diebstahlrisiko.
| Materialtyp, | der sich am besten für | den Hauptvorteil eignet |
|---|---|---|
| Gusseisen | Starker Verkehr, Stadtstraßen | Hohe Festigkeit |
| Sphäroguss | Langes Leben, vielbefahrene Autobahnen | Flexibilität, Stärke |
| FRP | Nasse, chemische Bereiche | Korrosionsbeständigkeit |
| Zusammengesetzt | Parks, Gehwege, Grünanlagen | Leicht, umweltfreundlich |
Das Team muss den Ladebedarf für jeden Standort prüfen. Sie sollten die Traglast für den Bereich kennen. Beispielsweise benötigt ein Gehweg eine geringere Tragfähigkeit als eine stark befahrene Straße. Das Team sollte die Tragfähigkeit jedes Schachtabdeckungsrosts prüfen. Diese Zahl gibt an, wie viel Gewicht die Hülle aushalten kann, ohne zu brechen. Die richtige Beladungsklasse sorgt für die Sicherheit von Mensch und Fahrzeug.
Ermitteln Sie den erwarteten Verkehr und das Gewicht für das Gebiet.
Wählen Sie ein Cover mit einem Tragfähigkeit, die den Anforderungen entspricht oder diese übertrifft.
Überprüfen Sie die vom Hersteller angegebene Tragfähigkeit.
Stellen Sie sicher, dass die Abdeckung Normen wie EN 124 oder ASTM erfüllt.
Testen Sie die Abdeckung nach der Installation, um sicherzustellen, dass sie der erforderlichen Belastung standhält.
Hinweis: Die Wahl der falschen Belastungsklasse kann zu Unfällen oder vorzeitigen Schäden führen.
Die Wahl der richtigen Größe eines Schachtabdeckungsrostes ist wichtig für Sicherheit und Funktion. Die richtige Größe hält die Abdeckung sicher und verhindert Unfälle. Ingenieure und Bauherren prüfen immer die Größe, bevor sie eine Abdeckung bestellen oder installieren.
Wichtige Schritte zur Bestimmung der richtigen Größe:
Messen Sie die Öffnung aus.
Arbeiter verwenden ein Maßband oder einen Messstab, um die lichte Öffnung des Schachts zu ermitteln. Sie messen den Innendurchmesser bei runden Abdeckungen oder die Länge und Breite bei quadratischen oder rechteckigen Abdeckungen. Sie schreiben die Zahlen auf und überprüfen sie zweimal.
Überprüfen Sie den Rahmen.
Der Rahmen hält die Abdeckung an Ort und Stelle. Die Abdeckung muss genau zum Rahmen passen. Wenn der Rahmen alt oder beschädigt ist, muss er möglicherweise repariert oder ausgetauscht werden. Eine nicht passende Abdeckung kann sich verschieben oder hineinfallen.
Berücksichtigen Sie die Form.
Die meisten Schachtabdeckungen sind rund, einige sind jedoch quadratisch oder rechteckig. Die Form muss zum Rahmen und zur Öffnung passen. Runde Abdeckungen fallen nicht so leicht ein und sind in Städten weit verbreitet. Quadratische Abdeckungen eignen sich gut für besondere Orte wie Gehwege oder Parks.
Standard- oder benutzerdefinierte Größen
Bei vielen Projekten werden Standardgrößen verwendet. Diese Größen sind leicht zu finden und auszutauschen. Übliche runde Abdeckungen haben einen Durchmesser von 24 Zoll. Quadratische Abdeckungen messen oft 12, 18 oder 24 Zoll auf jeder Seite. Bei einigen Projekten sind Sondergrößen für spezielle Rahmen oder einzigartige Standorte erforderlich. Fabriken können bei Bedarf Abdeckungen in jeder Größe und Form herstellen.
Überprüfen Sie die Tiefe und Dicke.
Die Dicke der Abdeckung beeinflusst deren Festigkeit. Hochleistungsabdeckungen sind dicker und können mehr Gewicht tragen. Auch die Tiefe des Rahmens spielt eine Rolle. Ein tiefer Rahmen hält die Abdeckung besser und verhindert, dass sie sich bewegt.
Tabelle: Gängige Schachtdeckelgrößen
| Form | Standardgröße (Zoll) | Typische Verwendung |
|---|---|---|
| Runden | 24, 30, 36 | Straßen, Stadtstraßen |
| Quadrat | 12, 18, 24 | Gehwege, Parks |
| Rechteckig | 12x24, 24x36 | Versorgungsgewölbe, Schützengräben |
Tipp: Messen Sie immer die tatsächliche Öffnung, nicht nur die alte Abdeckung. Schmutz oder Rost können mit der Zeit die Größe verändern.
Checkliste zur Größenauswahl:
Messen Sie die Öffnung zweimal.
Passen Sie die Abdeckung an den Rahmen an.
Wählen Sie die richtige Form.
Wählen Sie je nach Bedarf die Standardgröße oder die benutzerdefinierte Größe.
Überprüfen Sie die Dicke entsprechend den Belastungsanforderungen.
Eine gut sitzende Abdeckung schützt die Menschen und erleichtert die Wartung. Die richtige Größe trägt auch dazu bei, dass die Abdeckung länger hält und bei jedem Wetter besser funktioniert.
Bei der Auswahl des richtigen Schachtabdeckungsgitters müssen Sie die Tragfähigkeit, das Material und die Größe an die Anforderungen Ihres Projekts anpassen. Die folgende Tabelle enthält wichtige Sicherheits- und Regeltipps für jeden Bereich:
| Bereichssicherheits- | und Compliance-Tipps |
|---|---|
| Wohn- und Gehwege | Verwenden Sie rutschfeste Oberflächen, sorgen Sie für einen guten Wasserabfluss und wählen Sie die richtige Belastungsklasse. |
| Autobahnen | Wählen Sie starke Materialien, verwenden Sie sichere Schlösser und sorgen Sie für eine hohe Tragfähigkeit. |
| Industriell | Wählen Sie Bezüge, die chemikalienbeständig sind, leicht zu reinigen sind und das Wasser gut ableiten. |
| Flughäfen | Verwenden Sie Abdeckungen, die Feuer widerstehen, Gerüche kontrollieren und strenge Regeln befolgen. |
Gespräche mit Experten helfen Teams dabei, die besten Materialien auszuwählen, die Regeln zu befolgen und kostspielige Fehler zu vermeiden. Nutzen Sie die Checkliste immer für jedes Projekt. Dies schützt die Menschen und stellt sicher, dass Sie alle Regeln einhalten.
Eine solide Schachtabdeckung hält Wasser, Schmutz und Gerüche fern. Ein Gitter hat Löcher, durch die Wasser und Luft strömen können. Ingenieure wählen solide Abdeckungen, um Dinge abzudichten. Sie verwenden Gitter zur Entwässerung oder zum Lufteinlass.
Arbeiter müssen die Gitter der Schachtabdeckungen zweimal im Jahr überprüfen. Auf stark befahrenen Straßen sind möglicherweise weitere Kontrollen erforderlich. Regelmäßige Kontrollen tragen dazu bei, Unfälle zu vermeiden und die Funktionsfähigkeit der Abdeckungen zu gewährleisten.
Ja, Arbeiter können Beschichtungen wie Epoxidharz oder Bitumen verwenden. Diese Beschichtungen verhindern Rost und chemische Schäden. Bezüge mit Beschichtung halten an nassen oder rauen Orten länger.
Schachtabdeckungen aus Verbundwerkstoff können Pkw und Lkw aufnehmen, wenn sie über die richtige Tragfähigkeit verfügen. Schauen Sie sich immer die Angaben des Herstellers an und wählen Sie die richtige Klasse für den Verkehr aus.
Muster und erhabene Oberflächen sorgen für einen besseren Halt der Schuhe. Sie verhindern das Ausrutschen bei nassen Bezügen. Viele Städte wünschen sich rutschfeste Designs, um die Sicherheit der Menschen zu gewährleisten.
Die Arbeiter sollten die Öffnung und den Rahmen erneut messen. Sie müssen eine Abdeckung verwenden, die der Größe und Form entspricht. Wenn der Rahmen kaputt ist, sollten Sie ihn reparieren oder austauschen, bevor Sie eine neue Abdeckung anbringen.
